山东省高密市东辰机械制造有限公司

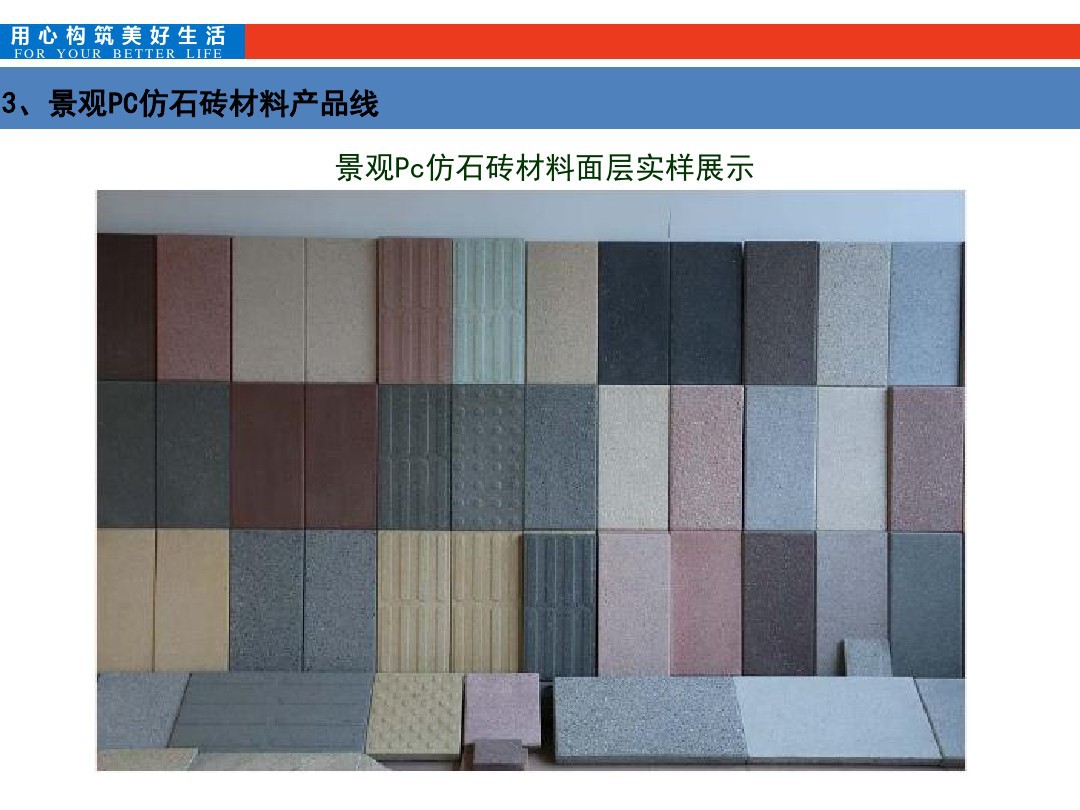

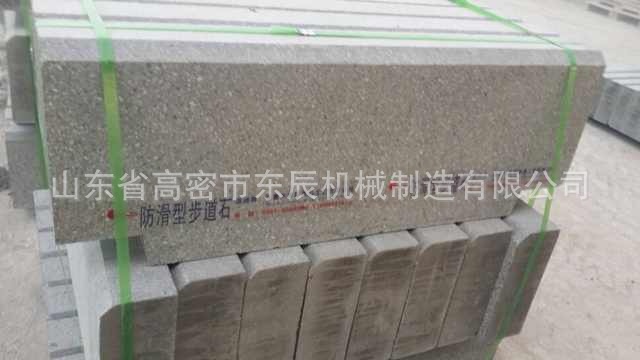

Prefabricated Concrete Structure,缩写为PC,意为：“预制装配式混凝土结构”。随着城市建设的发展，道路、高档生活小区、各类广场等设施对路面砖、路沿石等建材的需求不断提高。此设备能够压制生产各种PC仿石、仿天然花岗岩大理石的步道砖、条纹步道石、水磨石、路沿石、楼梯踏步板、水洗砖、荔枝面防滑砖等高档建材和护坡砖等河道水利构件。

PC仿石砖集彩色混凝土砖和天然大理石、花岗岩优势为 体，符合国家节能减排保护环境、可持续发展的战略方针。制品强度高、耐磨性能好、抗冻融性 佳、经表面加工处理后展现出天然石材的优美效果，是响应国家政策，保护青山绿水、取代天然花岗岩大理石制品的 佳材料，产品的优势是成本低，是天然石材成本的1/2不到。

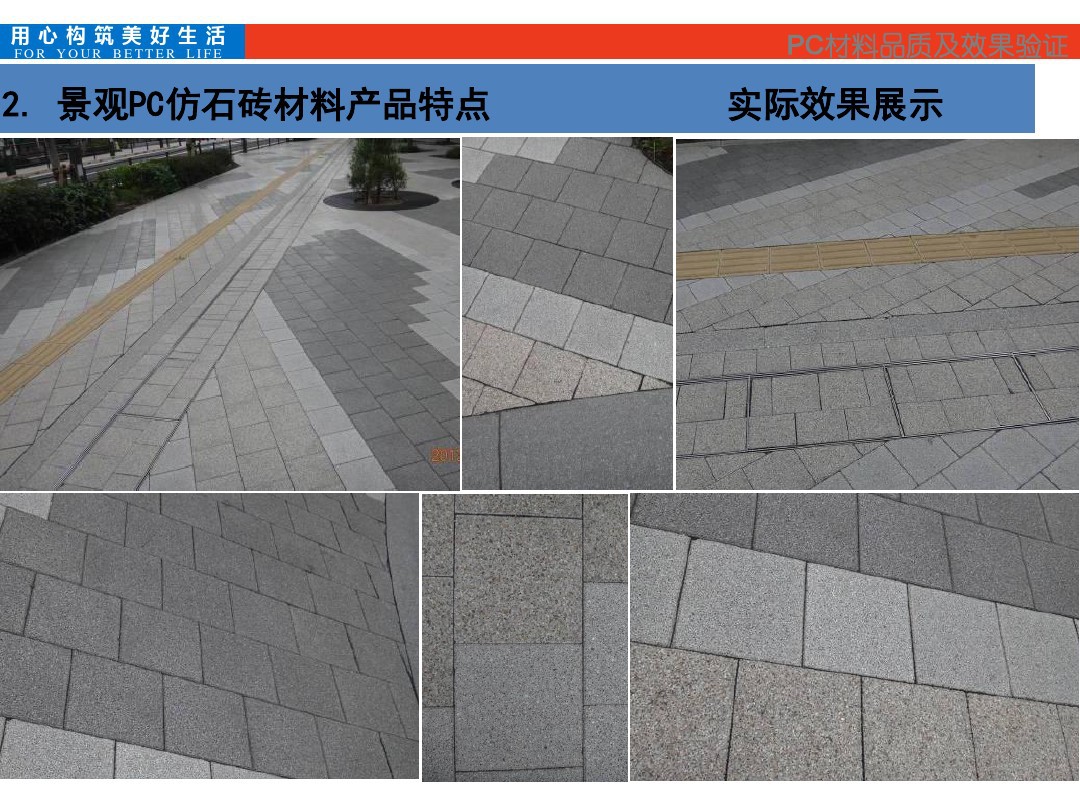

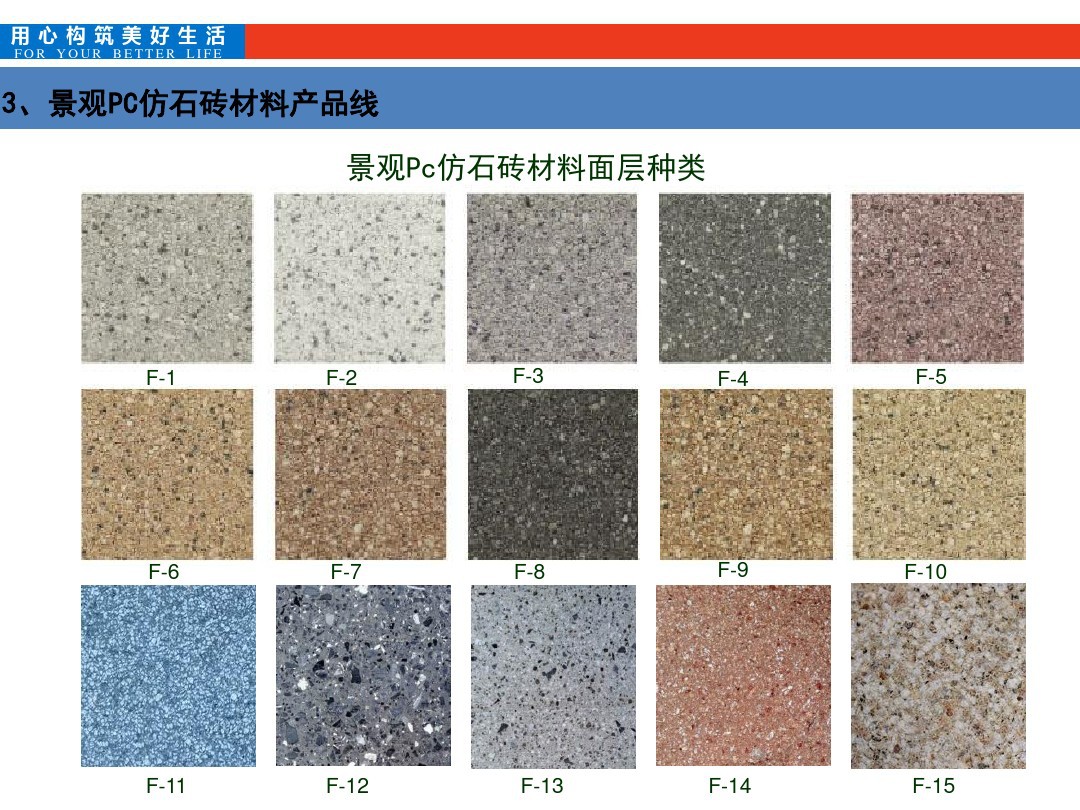

新型环保景观PC仿石步道砖是以水泥、河沙、石子为原料，经高压压滤成型，通过抛丸加工，呈现出风格各异、丰富多彩、似是非是、浑若天然的质感效果，除具备天然大理石的优点外，更因为展现不同风格和色彩以及不可比拟的性价比成为现代城市建设铺设大理石材料的理想升 换代产品

◆设备特点和参数：

1.双层湿布料或湿面料干用硬骨料灵活处理， 大限度降低制品成本，提高制品表面装饰多样化。

2.设备集电、液、气、PLC控制，自动化程度高，成型速度快、性能可靠、操作简单、成品率高。

3. 机多用，更换模具可以生产多种制品。

4.产品标准执行JC446国家行业标准。

设备型号： MYW400H

           MYW500H

           MYW650H

           MYW800H

成型压力：400T/500T/650T/800T

功率：    22Kw/25Kw/30Kw/35Kw

主机重量：8t/12t/16t/20t

成型速度：20-40s/Times

          20-50s/Times

          30-50s/Times

          35-60s/Times

◆用途：

广泛利用各种材料：碎石、石粉、水泥、河沙及粉煤灰、炉渣、钢渣、煤矸石、建筑垃圾等工业废渣等生产各种不同规格的PC仿石路面砖、植草砖、护坡坡砖、路沿石等混凝土制品。

◆产品标准

1、GB/T8533-1998《混凝土砌块成型机》

2、JC/T920-2003《建材工业用砌块成型机》

◆设备使用环境条件

地点：室内或室外（简易防水遮阳棚）

湿度：≤85%无冷凝

温度：0-40℃

◆使用条件

电源：3相V+G（380V±5%　50HZ）

装机容量：主机15KW

输送带　 1.5KW

成品输出　　　　　1.5KW

　　　　　搅拌机　　　　　　25.1KW

配料机　　　　　　16KW

　　　　　水泥螺旋给料机　　5.5KW

　　　　　叠板机　　　　　　3KW

总装机容量为　　　67.6.6kw

生产用水要求：洁净水　0.3T/h

车间面积：200m2

原料场地+制品场地：≥5亩

该设备采用静压加压式生产各种混凝土制品。用ZL30以上装载机将各种物料依次装入配料机三仓中，按程序 后配比配料，输入搅拌机上料斗中，搅拌机提升上料加水搅拌，将拌合好的料放到皮带输送机料斗中，皮带机上料，成型主机静压成形并脱模，成品输送机将产品输出后，进入叠板机叠板码垛，液压搬运车或叉车将成品运至场地养护，12小时后，脱板码垛堆放养护。出厂前经抛丸机处理成荔枝面、磨光机打磨成光面、刨铣加工成条石等表面各异仿石建材产品。

◆生产效率：PC砖900*600*50   1块/模　　班产：1500块

　　　　　　PC砖300*600*50   3块/模　　班产：4500块

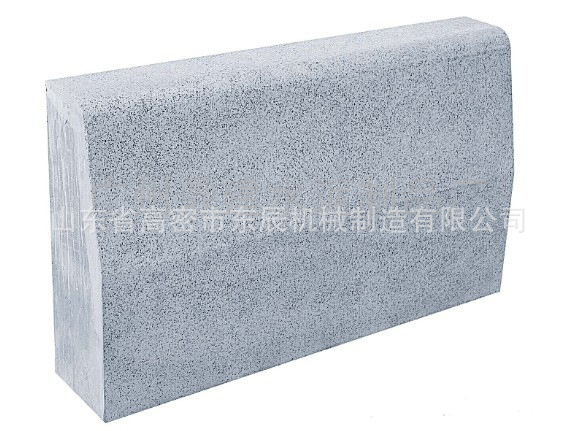

           仿大理石路沿石    1块/模   班产：600块

◆设备颜色：高密东辰机械标准色

◆我公司保留对设备技术改进的权利，随着产品的不断改进，产品外形、规格、参数有可能与图片及实物不符，以实物为准，恕不另行通知。

Ⅰ生产线设备构成：用户可根据自身情况选择

Ⅱ设备详细说明

、配料系统

1、设备构成：PLD1200配料机1台，100T水泥仓1件，水泥螺旋输送机1台。

2、配料机主要技术参数

（1）称量斗公称容积：1.2m3

（2）储料斗容积：3*2.2m2

（3）生产率：60m3/h

（4）配料精度：±2%

（5） 大称量值：2000kg

（6）检定分度值：2kg

（7）精确度等 ：ⅡⅡ

（8）可配骨料种数：3种

（9）上料高度：2285mm

（10）总功率：16KW

（11）整机重量：3吨

（12）外形尺寸：9600*2200*2920mm

3、特点和用途

PLD1200混凝土配料机是 种与水泥仓、搅拌配套使用的前台自动配料设备。它可根据用户设计的混凝土配比自动完成水泥、砂石等四种物料的配料程序。

该产品是依据GB10172《混凝土搅拌站技术条件》中配料系统的技术标准设计的。该机采用电子称量、微机控制、数字显示、有线遥控操作，具有称量准确、配料精度高、速度快，控制功能强等优点。

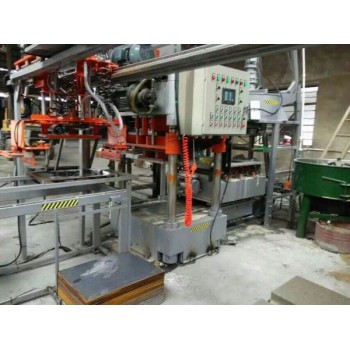

二、成型系统

1、设备构成：成型主机1台，液压系统1套，电控系统1套，成品输出装置1套。

2、主要技术参数

（1）机台 大外形尺寸：7800*1950*2900mm

（2）额定工作压力：21Mpa

（3）主振形式：料箱振动

（4）振动频率：2800-4500rpm

（5）激振动：680KN*2

（6）成型周期：15-25s

（7）装机容量：15.5KW

（8）整机重量：15800KG

（9）托板尺寸：1200*800*25mm

3、用途及结构特点

该机为机械、液压、计算机自动控制综合数控技术型装备。是生产PC仿石建材的专用设备，可广泛利用粉煤灰、炉渣、煤矸石、钢渣等工业刻渣及河沙、碎石、石粉等原料，通过更换模具生产各种不同规格的产品。

◆模块化柔性设计，通过更换模具生产各种PC仿石制品。

◆主机机架采用龙门框架式结构、超大超强型钢制做，坚固耐震，可靠性好。

◆采用独立基础的行车式储料方式，原料随时即供即用，布料效果好，能够有效地防止原料在料斗内振动液化成团现象，对材料中水分要求大大放宽，此外使用维护、清理方便。

◆独特的布料方式，布料工序时间短，布料均匀，制品单体重量强度差别小。

◆模具结构采用插装组合式，材质使用优质锰钢经锻打、加工、渗碳、淬火制成，使用10万模以上不变形、不损坏。

◆砌块成型以静压成型为主，独特的加压装置在成型完成时瞬间加压、制品密实度大，通体强度均匀、强度高。

◆采用液压油泵驱动，对供电系统无冲击，启动平稳，每个成型周期系统压力稳定、节能高效。

◆电器控制系统

（1）进口原装可编程序控制系统。

（2）主要元器件采用国产 品牌产品。

（3）彩色触摸屏人机对话，设备运行参数方便可调。

（4）各环节控制采用日本欧姆龙大触点继电器、元件长久耐用。

（5）主辅机同步智能控制。

三、搅拌系统

1、设备构成：原料提升装置1套，搅拌系统1套，自动给水装置1套。

2、主要技术参数：

①进料容量：800L

②出料容量：500L

③生产效率：25m³/h

④搅拌叶片数量、转速：2×7片、35rpm

⑤装机容量：24.75kw

⑥料斗提升速度：18m/min

⑦外形尺寸：运输状态：3050×2300×2680mm

           工作状态：4486×3030×5280mm

⑧整机重量：1500kg

⑨卸料高度：1500mm

3、特点及用途

该机整机设计结构合理，搅拌作用强烈，搅拌质量好、效率高、能耗低、自动化程度高，使用维修方便。

◆采用优质品牌减速机配套。

◆衬板采用优质耐磨铸铁，使用寿命高，更换方便。

四、叠板码垛系统：

◆系统自动检测控制，无须人工辅助自动将托板连同制品码齐5-6板。

◆与成型机配套使用，大大降低人工劳动强度。

◆码板的搬运接口灵活、方便，可用液压搬运车人工拉走，也可使用内燃叉车运输至养护场地。
